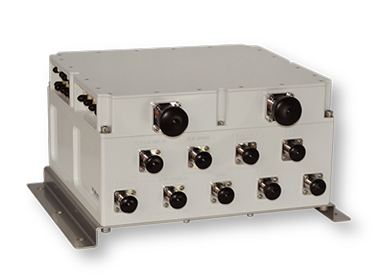

产品描述

随着移动通信的飞速发展，电信运营商正面临2G/3G/4G等多系统覆盖难题。怎样做到等容量、等覆盖及各系统间无相互干扰是电信运营商必须考虑的问题。高性价比的多系统合路平台无疑是运营商最好的选择。我公司在总结传统多系统接入平台不足之处的基础上，结合多年的实践经验，专门针对中国铁塔9进2出POI项目，研发并推出了该一体化多系统接入平台。产品在同一块基材上实现，最大限度压缩内部电缆连接需求，结构紧凑、体积小、重量轻、易于安装、插损低、低互调、高系统间隔离，防水等级达到IP66，完全满足运营商各项指标要求。该产品由于集成度高，更适于批量生产，生产效率及产品一致性比传统产品大幅提高；由于减少了电缆连接，产品性能更加稳定可靠。

产品性能
✪ 一体化设计，体积小，结构紧凑
✪ 采用压铸工艺，一致性好，性价比高
✪ 重量轻，易于安装
✪ 内部电缆连接少，性能更加稳定可靠
✪ 低插入损耗
✪ 高系统间隔离
✪ 低无源互调
✪ 采用专业的表面喷涂工艺，防水、耐腐蚀
✪ 适用于室内及室外应用环境
✪ 接头类型: N型阴头或DIN型阴头可选
✪ 应用场景: 移动通信基站, 室内分布系统, 地铁覆盖等


电气指标

输入端口	Tx/Rx频率范围
移动GSM900	934-960MHz/889-915MHz
移动GSM1800	1805-1830MHz/1710-1735MHz
移动TD-LTE (F频段)	1885-1915MHz
移动TD-LTE (E频段)	2320-2370MHz
电信CDMA800	865-880MHz/820-835MHz
电信LTE FDD1.8G	1860-1880MHz/1765-1785MHz
电信LTE FDD2.1G	2110-2130MHz/1920-1940MHz
联通GSM1800/LTE FDD1.8G	1830-1860MHz/1735-1765MHz
联通WCDMA2100	2130-2170/1940-1980MHz
额定功率	200W per BTS TRx port
输入端口数	9
输出端口数	2
插入损耗	≤6.0dB
带内纹波	≤1.5dB
隔离度	移动GSM1800与联通GSM1800/LTE FDD1.8G之间≥25dB 移动GSM1800与电信LTE FDD1.8G之间≥50dB 联通GSM1800/LTE FDD1.8G与电信LTE FDD1.8G之间≥25dB 联通WCDMA2100与电信LTE FDD2.1G之间≥25dB 电信LTE FDD1.8G与移动TD-LTE (F频段)之间≥50dB 电信LTE FDD2.1G与移动TD-LTE (F频段)之间≥50dB 其它端口之间的隔离度≥80dB
VSWR	≤1.3
无源互调	≤-150dBc@2x43dBm双音信号，输入端口指定的上行频带内
端口阻抗	50Ω

机械指标

产品重量	约13.8公斤
外形尺寸	280mm * 250mm * 156mm
接头类型	DIN型阴头(输入输出端口) N型阴头(输入输出端口)，可选 SMA型阴头(监控端口)
监控端口	9路输入端口：40dB耦合，2路输出端口：正反向35dB耦合
产品颜色	白色
工作湿度	5-95%
工作温度	-40 to 85ºC
应用环境	室内及室外
安装方式	墙壁安装或地板平放
防护等级	IP66

>> 注：以上指标有任何改动恕不另行通知，下单前请联系我们确认最新的指标。

外形尺寸
