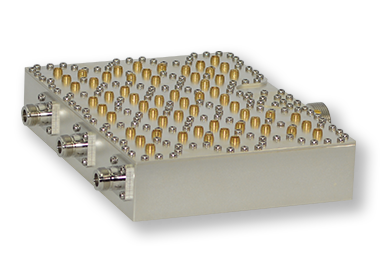

产品描述
产品特点
✪ 低插入损耗
✪ 输入端口间隔离度高
✪ 互调可低至-168dBc@2x43dBm, 典型值-170dBc
✪ 适于室内应用
✪ 接头: DIN型阴头(公共端)、N型阴头(输入端)、SMA阴头(耦合端)
✪ 应用场景: 无源互调测试仪
电气性能
输入端口
|
Rx/Tx1/Tx2
|
频率范围
|
1710-1880MHz/1805-1830MHz/1845-1880MHz
|
插入损耗
|
Tx≤1.5dB, Rx≤1.2dB
|
带内波动
|
≤1.0dB
|
功率容量
|
250W
|
隔离度
|
≥55dB (Tx1 to Tx2), ≥85dB (Tx to Rx)
|
回波损耗
|
≥20dB
|
耦合端口耦合量
|
40±1dB
|
无源互调
|
≤-168dBc@2x43dBm双音输入, 典型值-170dBc@2x43dBm
|
耦合端口方向性
|
≥30dB
|
端口阻抗
|
50Ω
|
机械性能
产品重量
|
2.2Kgs
|
外形尺寸
|
159mm * 215mm * 45mm
|
接头类型
|
DIN型阴头 (公共端), N型阴头 (输入端), SMA型阴头 (耦合端)
|
产品颜色
|
银色
|
工作湿度
|
5-95%
|
工作温度
|
0 to 60ºC
|
应用环境
|
室内
|
防水等级
|
IP50
|
*注: 产品规格变更,恕不另行通知,下单前请向赫斯康获取最新的指标。
互调测试报告
